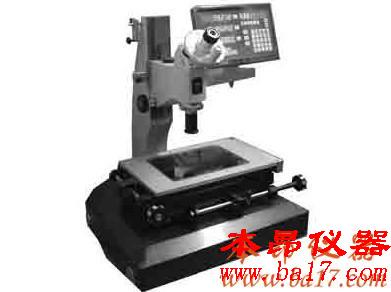

105J數字式測量顯微鏡詳細介紹?
一．測量范圍與分格值

1．x，y向坐標

測量范圍： X－Y向??????????????????????? 150×100mm（選購200×150mm)

?測量分辨率?????????????????????????????????????????? 0.001mm

2．瞄準顯微鏡

升降行程???????????????????????????????????????????? 120mm

3．測角目鏡

角度測量范圍???????????????????????????????????????? 360°

分度值?????????????????????????????????????????????? 1′

4．輪廓目鏡測量分辨率

角度測量范圍???????????????????????????????????????? ±7°

分度值?????????????????????????????????????????????? 10′

圓弧分劃板：???????????????? 曲率半徑??????????????? R自0.1至100mm

5．光學定位器

測頭直徑??????????????????????????????????????????? φ3±0.1mm

測頭直徑的檢定極限誤差????????????????????????????? ≤0.0005mm

?????? 測量力????????????????????????????????????????????? 0.098±0.0196N

?????? *大測量深度??????????????????????????????????????? 15mm

??? 6．玻璃工作臺

?????? 玻璃臺面尺寸?????????????????????????????????????? (225)

??? 7．*大承載量???????????????????????????????????????? 15kg

儀器精度

在滿足儀器所規定的溫度要求條件下，儀器有如下的保證：

??? 1．x、y向坐標

用玻璃mm分劃尺進行檢定時，儀器的準確度：?????????? （4+L/25 ）μm

?????? L —— 為測量范圍，單位：mm

??? 2．測角目鏡

?????? 測量角度的*大不準確度??????????????????????????????? ≤1′

??? 3．雙像目鏡

?????? 合像的不穩定性?????????????????????????????????????? ≤0.001mm

?????? 合像的不正確性?????????????????????????????????????? ≤0.001mm

??? 4．光學定位器

?????? 測量的不穩定性?????????????????????????????????????? ≤0.001mm

?????? 測量的不準確性?????????????????????????????????????? ≤0.0015mm

電源

??? 電源頻率?????????????????????????????????????????????? 50HZ

??? 功率(不包括數顯部分)?????????????????????????????????? 100W

??? 輸入電壓?????????????????????????????????????????????? AC 220V

??? 輸出電壓?????????????????????????????????????????????? AC 6V

?

儀器重量、體積

??? 儀器主機凈重?????????????????????????????????????????? 250kg

?? 儀器主機外形尺寸 (l×b×h) mm?????????????????? 550 ×500 ×60
主要測量對象有：刀具、量具、模具、樣板類工件等。?
105J數字式測量顯微鏡技術參數?
